제품 상세 정보:
|

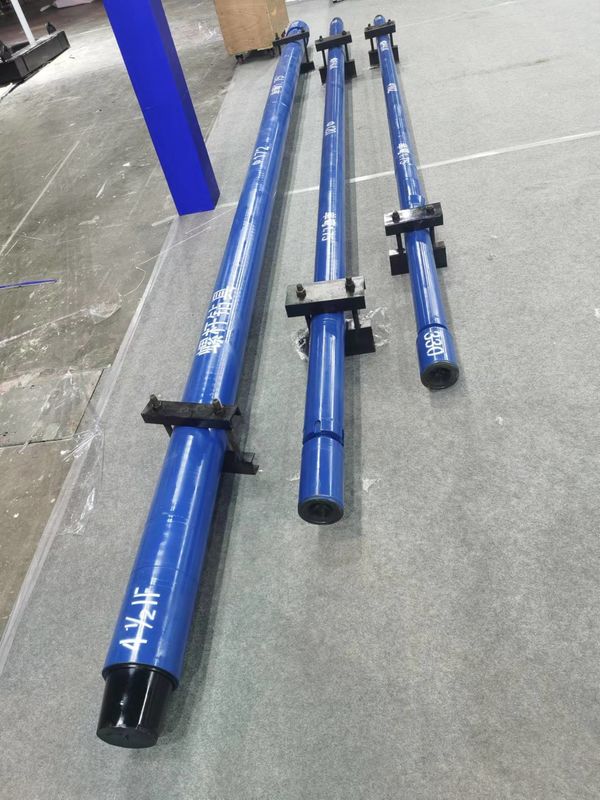

| 상품명: | 머드 드릴링 모터 | 기원: | 허베이, 중국 |
|---|---|---|---|
| 브랜드 이름: | JS | 기계 시험 보도: | 제공하다 |
| 유형: | 땅속 모타 | 인증: | API |
| 강조하다: | HDD 머드 드릴링 모터,드릴링 진흙 모터 PDM,PDM은 하향식 모터를 머드로 더럽힙니다 |
||
도입
다운 구멍 모터는 머드의 강화된 일종의 하향식 드릴 툴입니다. 감탕뽐프로부터의 머드는 우회 밸브에 의해서 모터에 들어가고 자동차 주입구와 수단 사이의 압력 강하가 만들어졌습니다, 그와 같은 압력 강하가 회전하기 위해 자동차 회전자를 운전하고, 유니버설 샤프트와 전송 샤프트로 토크와 회전 속도를 비트로 전송할 것입니다. 땅속 모타 특성은 주로 그것의 물성 파라미터에 달려 있습니다. 이 제품은 종래 기술로부터 결과로서 생긴 회전자로부터 코팅하기를 회피하기 위해 코팅하는 높고 새로운 기술을 사용합니다. 그것의 힘과 삶은 매우 향상됩니다. 그것은 방향 천공 수평 드릴링, Ｃ에 적용할 수 있습니다
생성물 파라미터
생성물 파라미터 : 땅속 모타의 메인 데이터와 매개 변수
| 타입 | 5LZ73 7.0 | 5LZ89 7.0 | 5LZ95 7.0 | 7LZ95 3.5 | 9LZ95 7.0 | 5LZ120 7.0 | |
| 구멍 치수 | Mm | 95~121 | 114~152 | 118~152 | 118~152 | 118~152 | 149~200 |
| 에 |
33/4~43/4 |
41/2~6 | 45/8~6 | 45/8~6 | 45/8~6 | 57/8~77/8 | |
| 스레드 유형 | 상부 |
23/8 " 레그 |
23/8 " 레그 | 27/8 " 레그 | 27/8 " TBG | 27/8 " 레그 | 31/2 " 레그 |
| 바닥 |
23/8 " 레그 |
23/8 " 레그 | 27/8 " 레그 | 27/8 " 레그 | 27/8 " 레그 | 31/2 " 레그 | |
| 노즐압은 떨어집니다 | Mpa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~3.5 | 1.4~7 | 1.4~7 |
| 흐름을 권고하세요 | L/S | 3~8 | 3~8 | 7~12 | 7~11 | 6~10 | 9~14 |
| 비트 교차로 | R/Min |
109~291 |
95~200 | 90~195 | 120~240 | 90~200 | 95~200 |
| 자동차 압력 강하 | Mpa |
2.4 |
2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
| 일하는 토크 | N.M |
460 |
628~838 | 1260~1630 | 723~960 | 750~1020 | 1480~1820 |
| 헐렁헐렁한 토크 | N.M |
650 |
1300 | 2200 | 1500 | 1550 | 2440 |
| 출력 전원 | KW |
4.7~12.5 |
7.3~15.3 | 13.6~29.5 | 18~24 | 8.3~18.5 | 16.4~34.5 |
| 추천된 비트 가중치 | Ｔ |
4.7~12.5 |
2.0 | 2.5 | 1.0 | 2.5 | 3 |
| 맥스 비트 가중치 | Ｔ |
2.5 |
3.0 | 5 | 1.5 | 5 | 5 |
| 길이 (밀리미터) |
일직선 |
3450 |
3570 | 4450 | 2500 | 3590 | 5085 |
| 단일의 곡선 |
3450 |
4675 | 3590 | 5335 | |||
| 중량 (Kg) |
일직선 |
100 |
98 | 140 | 89 | 120 | 390 |
| 단일의 곡선 |
102 |
150 | 120 | 420 | |||
| 타입 | 5LZ165 7.0 | 5LZ165 7.0 | 5LZ172 7.0 | 5LZ197 7.0 | 5LZ210 7.0 | 5LZ244 7.0 | |
| 구멍 치수 | Mm | 213~251 | 213~251 | 213~251 | 251~311 | 251~375 | 311~445 |
| 에 | 83/8~97/8 | 83/8~97/8 | 83/8~97/8 | 97/8~121/4 | 97/8~143/4 | 121/4~171/4 | |
| 스레드 유형 | 상부 | 41/2 " 레그 | 41/2 " 레그 | 41/2 " 레그 | 51/2 " 레그 | 65/8 " 레그 | 65/8 " 레그 |
| 바닥 | 41/2 " 레그 | 41/2 " 레그 | 41/2 " 레그 | 65/8 " 레그 | 65/8 " 레그 | 75/8 " 레그 | |
| 노즐압은 떨어집니다 | Mpa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 |
| 흐름을 권고하세요 | L/s | 20~28 | 20~28 | 25~35 | 25~57 | 35~50 | 50~75 |
| 비트 교차로 | R/min | 90~160 | 80~150 | 90~160 | 86~196 | 100~160 | 100~160 |
| 자동차 압력 강하 | Mpa | 2.4 | 3.2 | 4.0 | 4.0 | 4.0 | 4.0 |
| 일하는 토크 | N.m | 2750~3960 | 3860~4980 | 5860~6970 | 7800~9350 | 9980~11900 | 12870~13970 |
| 헐렁헐렁한 토크 | N.m | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
| 출력 전원 | Kw | 31.6~56.2 | 37~69.4 | 60.4~107.4 | 70~160 | 115~183 | 140~225 |
| 추천된 비트 가중치 | Ｔ | 8 | 8 | 10 | 16 | 17 | 18 |
| 맥스 비트 가중치 | Ｔ | 16 | 16 | 16 | 24 | 28 | 30 |
| 길이 (밀리미터) |
일직선 | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
| 단일의 곡선 | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 | |
| 중량 (Kg) |
일직선 | 742 | 820 | 930 | 1140 | 1460 | 1980 |
| 단일의 곡선 | 772 | 850 | 970 | 1195 | 1520 |
2050 |
|
옴포지이트 드릴링, 여러구멍 추공, 탈선 웰과 유정 보수 기타 등등
